Quecksilberabscheidung bei der Herstellung von Zementklinker
(22) 05.06.2019
(43) 09.12.2020

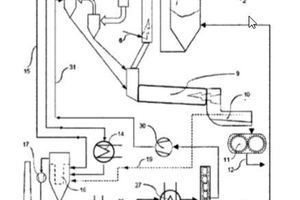

(57) Die Erfindung betrifft eine Vorrichtung zur Abscheidung von Quecksilber und/oder Quecksilberverbindungen aus bei der Zementklinkerherstellung im Abgas anfallendem Filterstaub, mit einer Vorwärmstufe (8), einer Aufgabe für die zur Zementklinkerherstellung benötigten Rohmaterialien (1, 3, 5) im Gegenstromprinzip gegen die Richtung der Strömung der Abgase in der Vorwärmstufe (8), einem Drehrohrofen zur Klinkerherstellung (9), und zumindest einer Filterstufe (16) zur Entstaubung der quecksilberhaltigen Abgase (13) vor Austritt in die Atmosphäre, wobei die Filterstufe mit Quecksilber beladenen Filterstaub (20) bereitstellt, der Filterstufe (16) ein Erhitzer (22) zum Aufheizen des quecksilberhaltigen Filterstaubes (20) auf mindestens 250 °C zur gasförmigen Austreibung des Quecksilbers aus dem Filterstaub (20) nachgeordnet ist, und wobei der Erhitzer (22) eingerichtet ist, ein Trägergas (25) durch den Erhitzer (22) über den Filterstaub (20) zu führen, zur Austragung des gasförmigen Quecksilbers aus dem Erhitzer (22), wobei erfindungsgemäß der Erhitzer (22) mit peripherer Beladeöffnung und zentraler Entladeöffnung (23) für den in der Filterstufe (16) erhaltenen Filterstaub (20) ausgestattet ist und eine zum Zentrum hin geneigte, um eine senkrechte Achse drehbare, indirekt beheizbare Platte umfasst, der Filterstaub (20) auf der Oberseite der drehbaren, indirekt beheizbaren Platte durch den Erhitzer (22) von der Beladeöffnung in Richtung der zentralen Entladeöffnung (23) beförderbar ist, und dem Erhitzer (22) zumindest ein Reaktor (28) zur Abscheidung von Quecksilber aus dem quecksilberhaltigen Trägergas (26) nachgeordnet ist.
Weiterhin betrifft die Erfindung ein entsprechendes Verfahren und einen entsprechend angepassten Erhitzer.
(71) Steinmüller Engineering GmbH, 51643 Gummersbach (DE)
(84) Designated Contracting States: AL AT BE BG CH CY CZ DE DK EE ES Fl FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR; Designated Extension States: BA ME; Designated Validation States: KH MA MD TN
