Vorrichtung und Verfahren zur Herstellung wenigstens eines leeren offenen Sackes

(22) 24.07.2018

(43) 30.01.2020

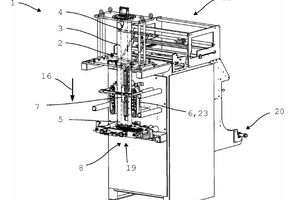

(57) Vorrichtung (1) zur Herstellung eines offenen Sackes (100) aus wenigstens einer Lage eines im Wesentlichen flexiblen Sackmaterials (101) und Verfahren zur Herstellung eines Sackes mit einer solchen Vorrichtung (1). Die Vorrichtung (1) umfasst eine Formeinrichtung (2) mit einem Formkasten (3) in der Kontur des zu formenden Sackes mit einem oberen Ende (4) und einem unteren Ende (5), eine Transporteinrichtung (6) zum Transport des Sackmaterials (101) entlang des Formkastens (3), eine Verschlusseinrichtung (7) zum Verbinden des Sackmaterials (101) entlang des Formkastens zu einem Schlauch (102) und eine Verschlussstation (8) zum Erzeugen eines Sackbodens (103), welche unterhalb des unteren Endes (5) des Formkastens (3) angeordnet ist. Weiterhin ist eine Unterdruckeinrichtung (9) vorgesehen, welche dazu geeignet und ausgebildet ist, wenigstens an dem unteren Ende (5) des Formkastens (3) zeitweise einen geringfügigen Unterdruck zu erzeugen. Beim Herstellen eines Sackes wird das Sackmaterials als Endlosmaterial um den Formkasten in der Kontur des zu formenden Sackes gelegt und mittels der Verschlusseinrichtung zu einem Schlauch verbunden. Mittels der Verschlussstation wird ein Sackboden hergestellt, wobei beim Herstellen des Sackbodens eines Folgesackes zeitweise ein geringfügiger Unterdruck in dem Schlauch aus Sackmaterial mittels der Unterdruckeinrichtung erzeugt wird.

(71) Haver & Boecker OHG, 59302 Oelde (DE)
