Grundlagen der Verschleißschutztechnik für Schüttgüter
(Teil 2)

Vergleich von 2-Körper- (a) und 3-Körper-Abrasivverschleiß (b)

Ausbildung einer Verschleißmulde, zunehmende Betriebsdauer von (a) nach (c)

Temperaturabhängigkeit Prallverschleiß

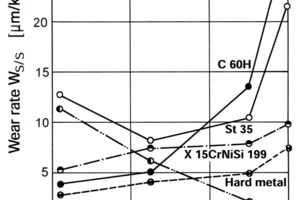

Temperaturabhängigkeit Gleitverschleiß, Messung im Verschleißtopf, Gleitgeschwindigkeit u_S = 2,8 m/s, Korund D_P = (3–5) mm

Gleitverschleiß gegen Wandwerkstoff „Creusabro 4000“

Strahlverschleiß: Abhängigkeit W_M = W_M(u_P,0)

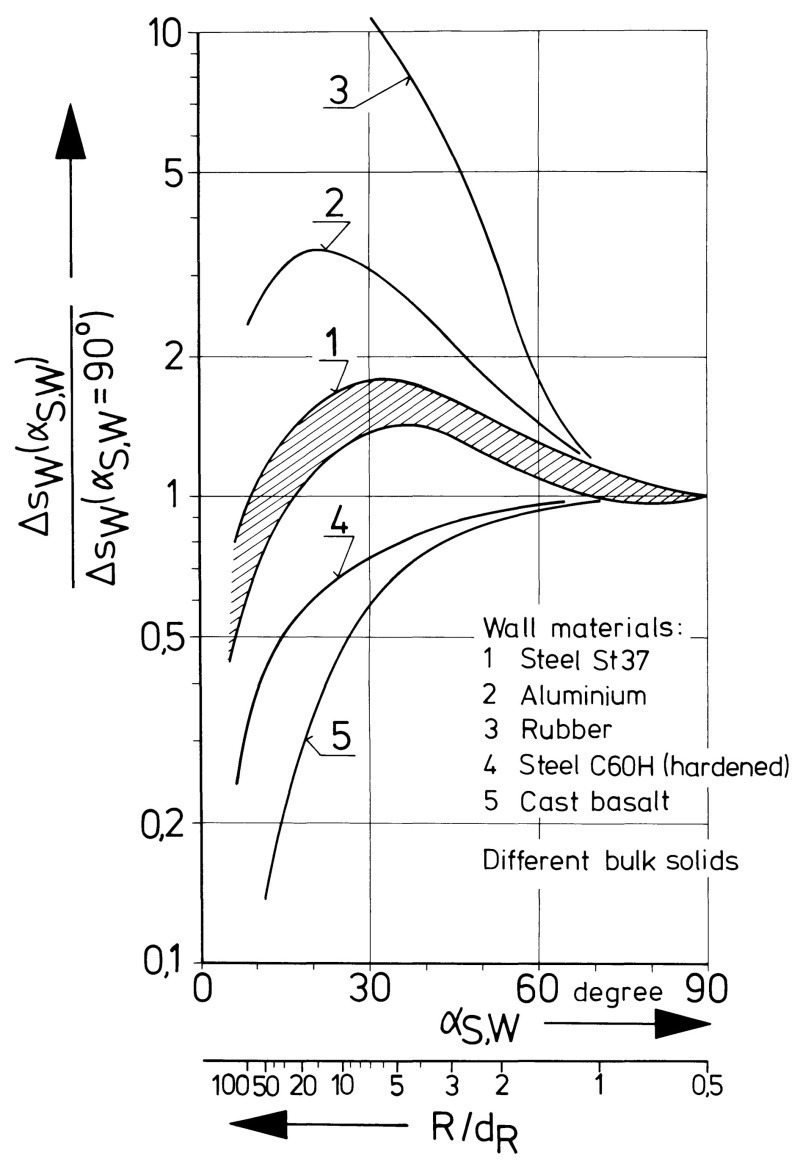

Strahlverschleiß: Abhängigkeit vom Aufprallwinkel und vom Wandwerkstoff

Strahlverschleiß: Abhängigkeit von der Stoßdichte

Verschleiß in Tief- und Hochlage

Strahlverschleiß unterschiedlicher Wandwerkstoffe bei Beanspruchung durch Quarzsand, Anstrahlwinkel a_S,W = 90°

Verschleißwiderstand als Funktion der Bruchzähigkeit und der Werkstoffhärte

Störstellen in einer pneumatischen Förderleitung

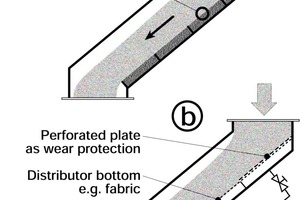

Verschleißschutz bei Gleitbeanspruchung: (a) Autogener Schutz, (b) Fluidisation

Verschleiß durch Klemmeffekte [25]

Strahlverschleiß: Ausführungsvarianten von 90°-Umlenkungen

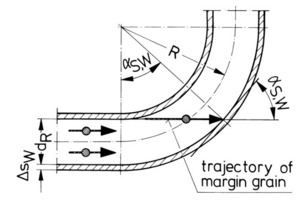

Bruchstelle/primärer Aufprallpunkt in einem 90°-Rohrbogen

Düse zur Gaszufuhr in eine Wirbelschicht

Zusammenfassung: Verschleiß bei der Handhabung von Schüttgütern ist in einer Vielzahl von Industrien ein Faktor, der die Verfügbarkeit von Anlagen begrenzt und damit die Betriebs- bzw. Produktionskosten wesentlich erhöht. Mit dem nachfolgenden Beitrag wird versucht, dem betroffenen Anlagenbetreiber eine fundierte Basis zur Beurteilung, Einordnung und Lösung seiner Verschleißprobleme bereit zu stellen. Nach einem Überblick über relevante kontakt- und bruchmechanische Zusammenhänge werden systematisch die grundsätzlichen, auf den Verschleißvorgang und die Höhe des Verschleißes Einfluss nehmenden, Abhängigkeiten analysiert. Im zweiten Teil werden entsprechende Berechnungsansätze und –modelle vorgestellt. Ein Anwendungsbeispiel, das den Systemcharakter des Verschleißproblems betont, schließt den Bericht ab.

4 Berechnungsansätze/-modelle

Die 1995 veröffentlichte Recherche [18] identifiziert 182 Gleichungen zur Beschreibung der verschiedenen Verschleißarten. 28 dieser Gleichungen behandeln ausschließlich den Verschleiß durch Partikelerosion und -aufprall. Sie werden in [18] näher analysiert. Eine der letzten Arbeiten zum Thema Strahlverschleiß [19] ist in 11/2008 erschienen. Grundlage dieser Gleichungen sind entweder theoretische Modelle oder auf Messergebnissen basierende Beschreibungsansätze. Sie gelten jeweils nur für eingeschränkte Anwendungsbereiche und/oder idealisiertes Materialverhalten und...
