Langstreckenförderung via Pneumatik

CLAUDIUS PETERS PROJECTS

Untersuchungsprotokoll der zu fördernden Materialien

Das Rohstofflabor von Claudius Peters

Regeltechnische Auslegung der Anlage

Schematische Darstellung der Förderung

Druckgefäß 1

Druckgefäß 2

Das neu entwickelte Kalottenventil

Drucktransmitter an der Rohrleitung (rechter Bildrand)

Externer Stickstoffspeicher

Zur Vorbereitung des Kohlestaubs dient eine Kugelmühle vom Typ EM 17

Lageplan des Werks, für das die Anlage projektiert wurde

Typisches Fördersystem einer Langstreckenförderung

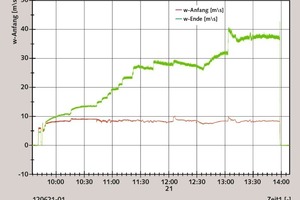

Geschwindigkeitsverlauf von der Materialaufgabe bis zum Empfangssilo

Druckverlauf über den Förderweg. Die einzelnen Kurven geben die Drücke vom Anfang der Förderrohrleitung (PIT 108) bis zum Empfangsgefäß (PIT 119) wieder

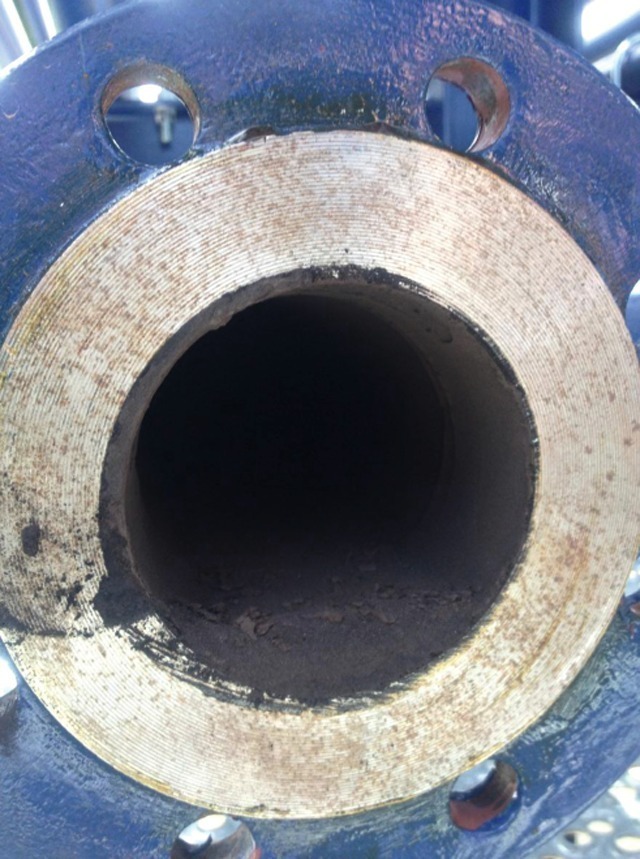

Die geringen Ablagerungen am Rohrboden sind ein Indikator für den gleichförmigen Materialtransport

Eine Verkürzung der Förderstrecke ist durch einfache Umschlüsse an den Rohrbögen möglich

Die simulierte Langstreckenförderleitung auf dem Gelände von Claudius Peters

Grundlage für eine pneumatische Förderanlage ist die genaue Kenntnis des zu fördernden Materials mittels Rohstoffuntersuchungen auf z.B. Kornverteilung, Schüttdichte, Feuchtigkeit und Oberflächeneigenschaften. Auf Basis der geforderten Anlagenparameter und der ermittelten Materialdaten erfolgt die verfahrenstechnische Auslegung der Anlage, wofür üblicherweise spezielle Rechenprogramme zur Anwendung kommen.

Oft werden wir nach den physikalischen Grenzen pneumatischer Förderanlagen gefragt. Gerade pneumatische Langstreckenförderungen über mehrere Kilometer werden eher mit Skepsis betrachtet und es gibt kaum Anlagen mit Förderentfernungen von mehr als 2 km. Im Rahmen eines Projektes, bei dem eine Kohlestaubförderung von über 30 km realisiert werden sollte, entschied sich Claudius Peters die weltweit längste pneumatische Versuchsförderstrecke über 5,1 km auf ihrem Technikumsgelände zu installieren. Neben der generell verfahrenstechnisch anspruchsvollen Aufgabe sollte der erste Kohlestaub auf...
